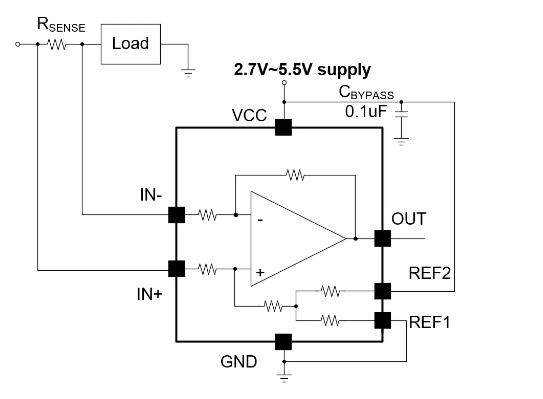

矽力杰新一代高精度电压输出型电流检测放大器SA59131系列产品支持高边或低边双向电流检测，拥有−4V~80V的宽共模电压范围，可采集低于接地电压的输入信号。同时，该器件具有500kHz高带宽，零漂移特性，超高共模抑制比(CMRR)及增强型PWM抑制功能，可快速有效响应高共模跳变引起的系统变化，提供高精度测量结果。

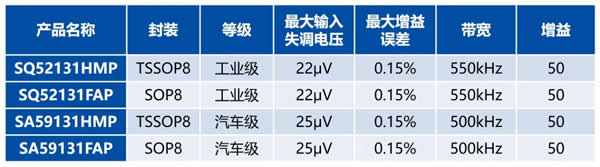

该系列产品同时开发有车规级应用和工规级应用，提供SOP8及TSSOP8两种封装选择。其中车规级别产品均符合汽车AEC-Q100 Grade 1标准，工业级产品可在-40~125℃环境温度下工作，为诸多严苛的汽车及工业应用提供更加可靠稳定的解决方案。未来更多的增益版本会陆续量产发布。

高带宽高精度电流检测放大器SA59131

增强型PWM抑制功能

宽共模范围：-4V~80V

高共模抑制比：

132dB DC CMRR

93dB AC CMRR （50kHz）

增益误差：0.15% (最大值)

增益漂移：2.5ppm/°C (最大值)

失调电压：±25μV (最大值)

失调电压漂移：250nV/°C (最大值)

固定增益：50V/V

带宽：500 kHz

静态电流：2.4mA (最大值)

符合汽车 AEC-Q100 Grade 1标准

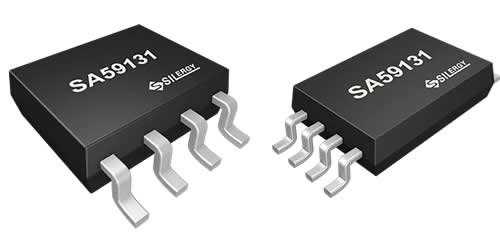

封装：TSSOP8 / SOP8

性能优势

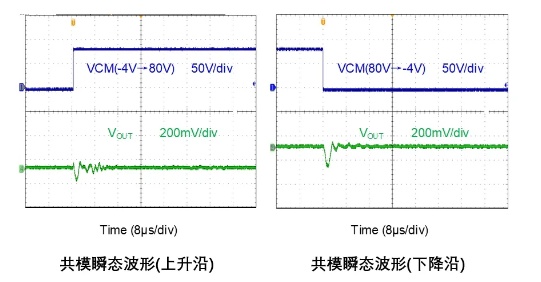

PWM抑制

在电机控制或开关电源等存在PWM高速跳变的系统，高共模瞬态响应非常重要。SA59131具有增强型PWM抑制功能，可有效并且快速抑制大共模瞬态跳变引起的毛刺，提供高精度测量输出。

优秀的直流性能

SA59131采用零温漂的架构，拥有优秀的直流性能，最大失调电压仅为±25μV，温漂不超过250nV/℃；最大增益误差±0.15%，其最大温漂2.5ppm/℃。得益于这些性能指标，SA59131能够在各种环境温度下实现更精准的电流测量。

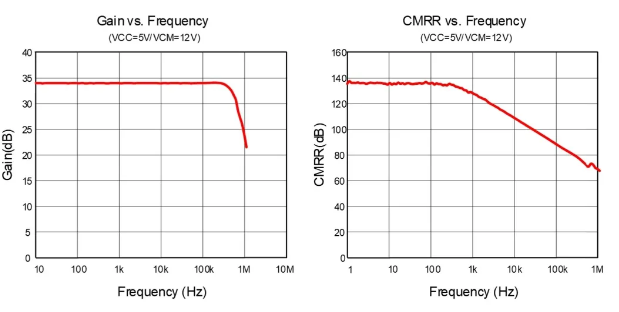

高带宽

SA59131的带宽为500kHz，在50kHz时仍拥有93dB CMRR，适用于中高速应用场景。
